Veilig onderhoud op afstand van irrigatie- en drainagepompen

IIoT op bouwplaatsen: Dankzij de cloudoplossing van Turck hebben gebruikers en operators van Hüdigs oplossingen voor bouwplaatsontwatering op elk moment toegang tot de status van het apparaat.

De Hüdig GmbH & Co. KG in Celle is een specialist op het gebied van pompsystemen en vervaardigt producten waaronder eenheden voor irrigatie en ontwatering. De irrigatiepompen worden over het algemeen in de landbouw gebruikt. De drainagepompen worden vooral gebruikt op bouwplaatsen waar het grondwater tijdens de bouwfase moet worden verlaagd. "Deze pompen moeten de klok rond draaien, omdat er aanzienlijke financiële schade ontstaat als de bouwput volloopt met water", legt Lennart Heers, sales manager bij Hüdig, uit.

Technisch gezien bestaan de ontwateringspompen uit twee geïnstalleerde pompen. Een luchtpomp die een vacuüm creëert en het water via lansen uit de grond zuigt. Op dezelfde manier als hoe je een drankje "uitzuigt" met een rietje. Dit water heeft nog luchtbellen in zich en wordt vervolgens in de unit opgevangen in een tussenliggende tank op het maaiveld van de bouwplaats en via een conventionele waterpomp rechtstreeks in een beek of andere afvoer geloosd.

Gespecialiseerde bedrijven die verantwoordelijk zijn voor de ontwatering op grote bouwplaatsen

De vacuümunits zijn grote metalen dozen die op bijna elke bouwplaats te vinden zijn. Bij grote bouwprojecten wordt de ontwatering meestal uitbesteed aan gespecialiseerde onderaannemers die uitsluitend voor deze taak verantwoordelijk zijn. Voor de projectontwikkelaar heeft dit het voordeel dat hij zich uitsluitend op de bouwwerkzaamheden in engere zin kan concentreren. Naast de eigenlijke taak van het verlagen van het grondwater zorgen de ontwateringsbedrijven ook voor de vergunningen en de nodige documentatie. "Maar deze bedrijven zijn meestal helemaal niet ter plaatse. Ze installeren de pomp, drukken op de startknop en vertrekken dan. Daarna komen ze op gezette tijden kijken of alles nog in orde is", beschrijft Heers de taakverdeling ter plaatse.

De vacuümunits van Hüdig zorgen ervoor dat de bouwput watervrij blijft op bouwplaatsen
Lennart Heers | Hüdig GmbH & Co. KG
De antenne en een signaallampje zijn bovenop het toestel geïnstalleerd

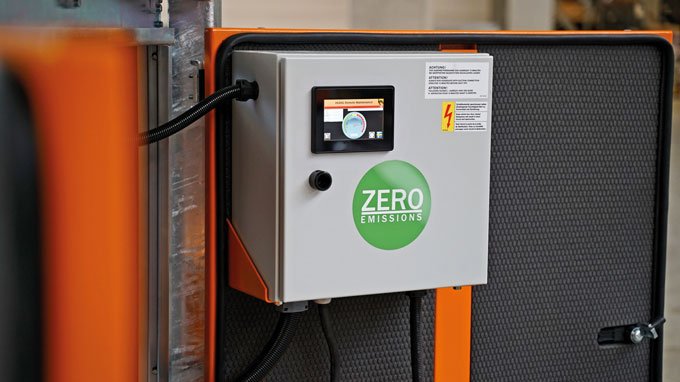

De HMI/PLC TX700 combineert besturing, visualisatie en edge controller voor cloudverbinding in één!
I/O-uitbreidingsmodules en de cloud gateway kunnen op de achterkant van de TX700 worden gemonteerd
De enorme verscheidenheid aan interfaces verhoogt de flexibiliteit bij het gebruik van de HMI/PLC TX700
Het bodemwater wordt tijdelijk opgeslagen in de tank en van daaruit naar een andere watermassa gepompt

Originele oplossing kostbaar voor informatie op afstand

Zo kwam Hüdig ertoe zijn klanten de mogelijkheid te bieden om te zien hoe de pomp het doet, zelfs vanop afstand. De eerste systemen voor onderhoud op afstand bestonden uit drie componenten: een controller, een communicatiemodule en een display. Het systeem vereiste echter een complexe programmering: "Onze programmeurs moesten de controller programmeren en ook de communicatie tussen de controller en de modem en tussen de modem en de cloud - en vervolgens de visualisatie op het display", zegt Heers.

Toen de fabrikant met de modem stopte, zocht Hüdig naar een alternatief systeem voor gegevensopslag en toegang op afstand - en vond bij Turck wat ze zochten. De vereiste functies waren een op Codesys gebaseerde controller, zodat het grootste deel van de programmering van het oorspronkelijke systeem kon worden overgedragen, en een cloud gateway voor het centraal opslaan en opvragen van gegevens. Het systeem moest ook alarmberichten en informatie kunnen versturen.

Besturing, display en cloudcommunicatie in één apparaat

De TX700 HMI-controller van Turck maakte indruk op de besluitvormers van Hüdig. Deze voldoet aan alle eisen en heeft bovendien het voordeel dat de drie functies besturing, weergave en cloudcommunicatie in één apparaat zijn geïntegreerd. De programmering is veel eenvoudiger geworden door de overstap naar Turck. Er hoeft nu nog maar één apparaat geprogrammeerd te worden, omdat de logica en visualisatie al geïntegreerd zijn. De cloud-gerelateerde variabelen worden vervolgens met slechts twee of drie klikken geselecteerd. "Dit betekent dat we één programmering en één apparaat hebben en niet langer drie programmeringen op drie apparaten, wat natuurlijk veel tijd en moeite bespaart", zegt de salesmanager over de cloud-oplossing.

Site manager ontvangt infoberichten over pompstatus

Klanten die een vacuümunit met een cloudverbinding gebruiken, kunnen niet alleen hun eigen servicemedewerkers maar ook de locatiemanager opnemen in de lijst van personen die gewaarschuwd moeten worden. Zo komen de verantwoordelijken er op de bouwplaats direct achter als er iets mis is met de pomp. "Vaak gaat het om routinezaken zoals een losgeraakte slang, een uitgeschakelde aardlekschakelaar of een onderbroken stroomvoorziening omdat per ongeluk een stekker is uitgetrokken. Dit kan ook nuttig zijn voor de bedrijven in verband met juridische kwesties als wordt gedocumenteerd dat een waarschuwingsbericht is verzonden. We kunnen zelfs de verplichte bevestiging van het bericht instellen. Hier is goed over nagedacht," meldt Lennart Heers.

Conclusie

"Bij Turck past het totaalconcept, van besturing tot modem tot cloudoplossing, perfect. En het touch display van de TX700 maakt een intuïtievere bediening van de units mogelijk", somt Heers op. "De klanten die onze cloud-optie bestellen, kunnen nu op afstand veel nauwkeuriger zien wat er gebeurt - ook in vergelijking met onze vorige oplossing met GSM-communicatie. Je krijgt niet alleen de drukvalmelding, maar je kunt precies zien hoeveel de druk is gedaald en de fout daarop beoordelen. We hebben het systeem zo geconfigureerd dat er ook een bericht wordt verstuurd als de fout niet meer aanwezig is, om onnodige trips te voorkomen."
