Foutcontrole voor IC-chips geladen in pockettape

De kracht van de Q4X en iVu vision-sensor draagt zorg voor een betrouwbare drievoudige inspectie van IC-chips

Geïntegreerde circuit (IC) chips worden getest voor installatie op een printplaat. Nadat ze kwaliteitscontroles hebben doorstaan, worden ze in een pockettape geplaatst en op een haspel gewikkeld. De tape en haspel maken transport en opslag voor dergelijke kleine componenten eenvoudig en vereenvoudigen de manier waarop het product in assemblagemachines wordt ingevoerd.

Elke IC-chip wordt op de pockettape geplaatst door een hogesnelheidsmachine. Onjuist georiënteerde chips zullen resulteren in onjuiste installatie op een printplaat. Er zijn drie veel voorkomende faalmodi met de pockettape: geen chip in de pocket, twee chips in de pocket en één chip ondersteboven in de pocket. Om deze fouten te voorkomen, moet de aanwezigheid en oriëntatie van elke chip worden bevestigd voordat deze in de pockettape wordt verzegeld. Meerdere sensoren worden vaak gebruikt om deze storingen te identificeren. Ondersteuning van meerdere sensoren kan de kosten opdrijven en leiden tot meer uitvaltijd die nodig is voor onderhoud en installatie.

Voordelen

Meer grondige detectie van fouten vóór installatie op printplaten
Bevestiging van de schrijfrichting op IC-chips
Lagere kosten met minder sensoren om de applicatie op te lossen

De Q4X en de iVu vision-sensor vormen een sterk koppel voor IC-chipanalyse
Veelzijdige, robuuste laserafstandssensoren kunnen sub-millimeter veranderingen in afstand detecteren
Een iVU-sensor heeft de eenvoud van een foto-elektrische sensor en de intelligentie van een slimme camera

Eén sensor voor drie modi

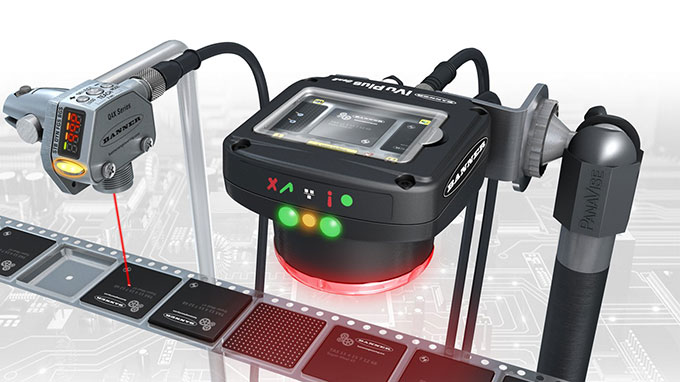

De Q4X laserafstandssensor kan alle functies voltooien die eerder door meerdere sensoren zijn uitgevoerd. Deze veelzijdige sensor kan worden geleerd om items op een specifieke afstand te herkennen, wat betekent dat hij het verschil tussen geen chip, één chip of twee chips in elke sleuf kan zien als de chip passeert. Als de sensor de juiste afstand afleest, betekent dit dat er één chip in de pocketband is geplaatst. Als de afgelezen afstand te kort is, betekent dit dat er een dubbele chip bovenop de eerste chip is geplaatst. Als er niets wordt waargenomen of de afstand te lang is, duidt dit op een ontbrekende chip. In de dubbele modus detecteert de Q4X ook verschillen, in tegenstelling, om te bepalen of een chip met de goede kant naar boven of de goede kant naar beneden is. De Q4X kan al deze condities (ontbrekende, dubbele of chips met rechterkant) detecteren en een indicatie activeren dat aandacht van de operator vereist is.

iVu Vision Sensor biedt krachtige matchtool

In sommige gevallen kunnen tekst of afbeeldingen, zoals logo's of partijcodes, op de chips worden afgedrukt en kan het nodig zijn om deze functies allemaal in dezelfde richting te richten. Een iVu vision-sensor kan worden gebruikt om de juiste oriëntatie van het schrijven te bepalen met behulp van de krachtige match-tool. Als er geen overeenkomst is, wordt een operator op de hoogte gebracht van de storing.

In een industrie waar componenten enorm klein moeten zijn, kunnen fouten en een slecht product een uitdaging zijn om te detecteren. De aangeboden oplossing past bij de behoeften van deze toepassingen. Door de Q4X en iVu vision-sensor gelijktijdig te gebruiken, kan de fabrikant drie verschillende soorten fouten detecteren en de schrijfrichting op chips met geïntegreerde schakelingen bevestigen. Door minder apparaten te gebruiken, besparen bedrijven tijd en geld met een gebruiksvriendelijke oplossing.
